На этой странице представлены механические вычислительные машины, выпускавшиеся в СССР. В нашей стране было всего несколько моделей арифмометров и суммирующих машин, поэтому есть возможность сказать что-то о каждой из них. К сожалению, как обычно, информации о таких машинах недостаточно, в результате некоторые разновидности машин на этой странице могут быть не указаны или описаны очень кратко.

Сразу следует сказать, что многие отечественные машины были в той или иной степени копиями иностранных моделей. В описаниях по возможности будет указана исходная модель.


Суммирующие машины.


СДУ-110

Тип - Электромеханическая (с гибридным приводом - может работать как от электромотора, так и от ручного привода - при отсутствии электросети) двухпериодная суммирующая машина с десятиклавишным вводом.
Способна считать суммы и разности ряда чисел, печатать каждое число, сумму чисел. Отрицательные числа печатаются красным цветом (но, видимо, в прямом виде - как на калькуляторе).
В результате, на бумажной ленте печатается такой столбец:

      ж
12,01
 6,03
11,00
29,04 ◊
 1,23
30,27 ж

Это означает: 12,01+6,03+11=29,04; 29,04+1,23=30,27

Также на этой машине можно рассчитывать произведение: это делается так же, как и на стандартном арифмометре, но вместо перемещения каретки оператор просто нажимает на клавишу "0".

К интересным особенностям СДУ-110 можно также отнести целых три клавиши для набора нуля - "0", "00" и "000".

Возможно, эта суммирующая машина близка к моделям, выпускавшимся немецкой фирмой "ASTRA".
СДУ-138
Более подробные фотографии

[взято из книги "Организация и техника механизации учёта", страница 57]

В начало раздела

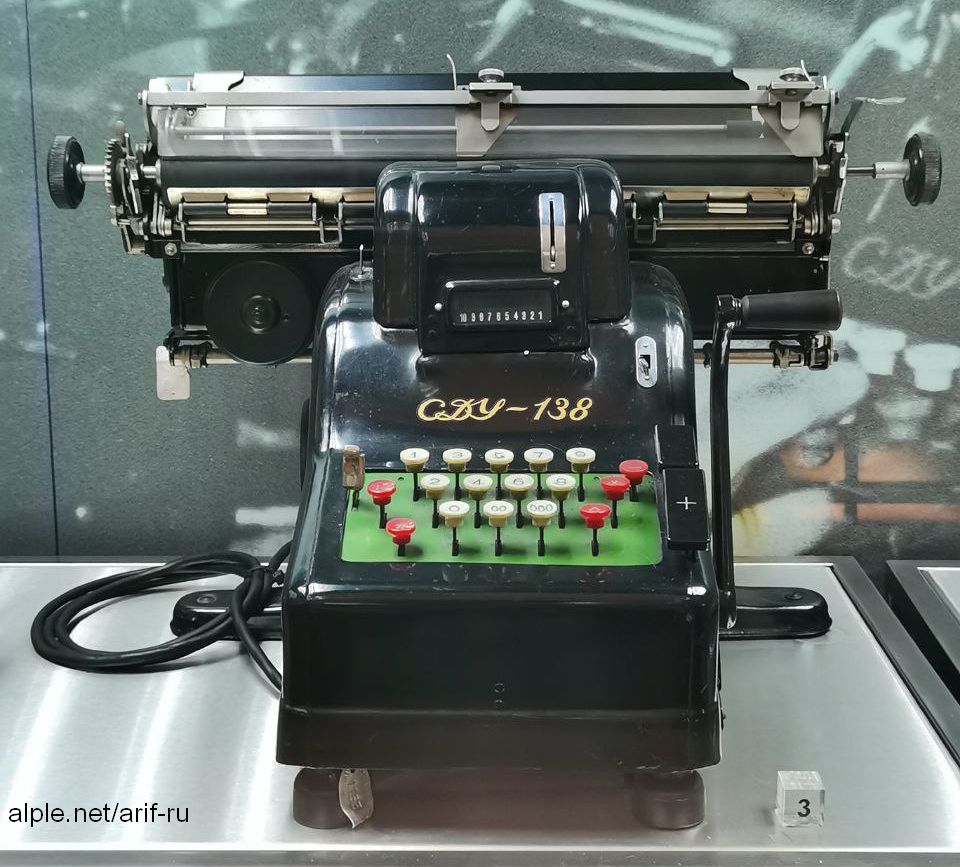

СДУ-138

Тип - Электромеханическая (с гибридным приводом - может работать как от электромотора, так и от ручного привода - при отсутствии электросети) двухпериодная суммирующая машина с десятиклавишным вводом.
Результаты печатаются на широком листе бумаги, так что есть возможность заполнять с помощью этой машины бланки, формуляры и другие стандартные документы.
В остальном СДУ-138 сходна с описанной выше СДУ-110.

Ширина вкладываемого формуляра до 375 мм.
Начало серийного выпуска 1952 г.
Отпускная цена 1650 руб. (1956 год)
Масса 21 кг.
СДУ-138
Более подробные фотографии

[взято из краткого каталога ЦНИИК "счётные машины", страница 6]

В начало раздела


ДСМ

Тип - Электромеханическая (с гибридным приводом) двухпериодная суммирующая машина с десятиклавишным вводом.
В общем, эта машина похожа на СДУ-110, но она заметно примитивнее (нет части операций, менее удобное вычитание и работа с отрицательными числами). Но зато есть возможность исправлять последнюю цифру набранного числа.

Подробнее про эту машину Вы можете прочитать в книге "Организация и техника механизации учёта", страница 65].
ДСМ
Более подробные фотографии

[взято из книги "Организация и техника механизации учёта", страница 65]

В начало раздела


СДВ-107

Тип - Электромеханическая двухпериодная суммирующая машина с десятиклавишным вводом.
Результаты вычислений выводятся на бумажной ленте. Выпускалась в 70 годы XX века?
Возможно, близка к немецкой машине Rheinmetall AES.
СДВ-107

Более подробные фотографии
© Sergei Frolov

[фотография взята с сайта Сергея Фролова]

В начало раздела


Арифмометры


Феликс

Краткие характеристики

Арифмометр Феликс

Более подробные фотографии

Тип рычажный арифмометр Однера
Автоматизация отсутствует
Дополнительные функции отсутствуют
Страна выпуска СССР
Время выпуска с 1929 (1928?)
по 1978? ("Феликс М")
Цена 11-15 рублей (110 рублей в 1956 г.[до деноминации :10])
Масса 4-6 кг (в зависимости в основном от наличия кофра.)
Выпущено машин видимо, несколько миллионов
Аналогичные машины Brunsviga (Германия, многие модели), Odhner (Швеция, многие модели), Thales (Германия, многие модели), Triumphator (Германия, многие модели), Walther (Германия, многие модели) и многие сотни малораспространённых моделей.

Самая распространённая и дольше всего выпускавшаяся в СССР (а возможно и в мире) модель арифмометра. Не очень удобная, но маленькая, лёгкая, достаточно надёжная и, главное, чрезвычайно дешёвая. Максимальный годовой выпуск (1969 год) составил около 250 тыс. машин.
Главная особенность машины - отсутствие механизма для передачи десятков в счётчике оборотов (то есть если Вы на счётчике оборотов наберёте '1'0'0', а потом сделаете оборот '-1', то получите не '9'9', а '1'0'-1').
Кстати, интересно отметить механизм для передвижения каретки (прямоугольный выступ с чёрной ручкой - спереди машины). Он не очень удобен, но чрезвычайно прост и дёшев.

Разные модели "Феликсов" Вы можете посмотреть на сайте Сергея Фролова.

Характеристики "Феликса" и описание особенностей его использования можно также посмотреть в разделе "Распространённые типы арифмометров"

[взято из краткого каталога ЦНИИК "счётные машины", страница 8]

В начало раздела


ВК-1

Краткие характеристики

Арифмометр ВК-1

Более подробные фотографии

Тип механический десятиклавишный арифмометр Однера
Автоматизация отсутствует
Дополнительные функции перенос барабана в крайнее левое положение
Страна выпуска СССР
Время выпуска с 1951 по начало 1970-х(?)
шведская модель выпускалась с 1936 года
Цена 750 рублей (1956 год) [до деноминации :10])
Масса 7 кг
Выпущено машин Видимо, менее миллиона
Аналогичные машины Facit TK, Facit NTK, Facit C1-13, другие модели фирмы Facit (не столь похожи), несколько иностранных клонов моделей Facit.

Второй по распространённости (после Феликса) в СССР арифмометр. Точная копия шведских арифмометров FACIT TK, Facit NTK, Facit C1-13 (различаются дизайном корпуса). Максимальный годовой выпуск (1969 год) составил около 60 тыс. машин.

Характеристики "ВК-1" и описание особенностей его использования можно также посмотреть в разделе "Распространённые типы арифмометров"

[взято из краткого каталога ЦНИИК "счётные машины", страница 10]

В начало раздела


ВК-2

Краткие характеристики

Арифмометр ВК-2

© Sergei Frolov

Более подробные фотографии

Тип электромеханический десятиклавишный арифмометр Однера
Автоматизация деление и очистка установочного регистра автоматические, умножение полуавтоматическое
Дополнительные функции перенос барабана в крайнее левое положение
Страна выпуска СССР
Время выпуска с 1951 по начало 1970-х(?)
шведская модель выпускалась с 1939 года
Цена 2360 рублей (1956 год) [до деноминации :10])
Масса 11 кг
Выпущено машин ?
Аналогичные машины Facit EA, Facit NEA, другие модели фирмы Facit (не столь похожи), несколько иностранных клонов моделей Facit.

Точная копия шведских арифмометров FACIT EA, Facit NEA,(различаются дизайном корпуса).

Характеристики "Facit CA1-13" и описание особенностей его использования можно также посмотреть в разделе "Распространённые типы арифмометров"

[взято из краткого каталога ЦНИИК "счётные машины", страница 12]
[фотография взята с сайта Сергея Фролова]

В начало раздела


ВК-3

Краткие характеристики

Арифмометр ВК-3

Более подробные фотографии

Тип электромеханический десятиклавишный арифмометр Однера
Автоматизация деление, умножение, возможно очистка счётчиков и установочного регистра автоматические.
Дополнительные функции возведение в квадрат, перенос барабана в крайнее левое положение
Страна выпуска СССР
Время выпуска с середины 1950-х годов?
Цена ?
Масса Возможно, 10 - 15 кг
Выпущено машин ?
Аналогичные машины Facit ESA, Facit ESA-o, Facit CA1-3, другие модели фирмы Facit (не столь похожи), несколько иностранных клонов моделей Facit.

Копия шведской машины Facit ESA, и близкий аналог Facit ESA-0 и Facit Ca1-13.
В советские времена считался лучшим автоматическим арифмометром, и не без оснований: ВК-3 является полноценным вычислительным автоматом, но при этом он сравнительно лёгкий, сравнительно дешёвый(?) и весьма быстрый. ВК-3 - единственный из обычных в СССР арифмометров использовал осциллирующее деление и сокращённое умножение.

Характеристики "Facit CA1-13" и описание особенностей его использования можно также посмотреть в разделе "Распространённые типы арифмометров"

[некоторое количество информации об этом арифмометре есть в большинстве книг, находящихся на соответствующей странице]

В начало раздела


КСМ

Краткие характеристики

Арифмометр КСМ

Более подробные фотографии

Тип Электромеханический полноклавишный, на основе двухсегментного валика Лейбница.
Автоматизация деление полуавтоматическое
Дополнительные функции комбинированный привод: при отсутствии электросети может работать от ручного привода.
Страна выпуска СССР
Время выпуска 1935-1941(?)
Цена ?
Масса Возможно, около 20 кг.
Выпущено машин ?
Аналогичные машины Monroe KA и близкие модели.


В послевоенные годы были выпущены полуавтоматы КСМ-2, отличающиеся от КСМ-1 в основном по дизайну.

Судя по всему, арифмометр КСМ является копией одной из моделей фирмы Monroe (США); возможно, это был Monroe KA или что-то похожее.
[материалы из книги "Организация и техника механизации учёта", (страница 35) и статьи посвящённой КСМ. последняя, в свою очередь, основана на статье: Апокин И. А., Майстров Л. Е. История вычислительной техники. М.: Наука, 1990, с. 94-96]

В начало раздела


ВМП-2

Краткие характеристики

Арифмометр ВМП-2

© Sergei Frolov

Более подробные фотографии

Тип Электромеханический полноклавишный, на основе валика Лейбница.
Автоматизация автоматическое деление, гашение счётчиков, перемещение каретки.
Дополнительные функции видимо, снабжён устройством обратного переноса числа из счетчика результатов в установочный регистр.
Страна выпуска СССР
Время выпуска видимо, с середины 1950-х (1960?)
по начало 1970-х(?)
Цена ?
Масса Возможно, 15 - 20 кг
Выпущено машин ?
Аналогичные машины серия Rheinmetall KEx (KEV, KEL, KELR, ...), до некоторой степени - полуавтоматические Friden (модели C10, CW10, D10)


Вероятно, ВМП-2 является копией машины Rheinmetall KEL II CR (Германия).

Характеристики "Rheinmetall KELR" и описание особенностей его использования можно также посмотреть в разделе "Распространённые типы арифмометров"

Оригинальную инструкцию к ВМП-2 можно найти здесь

[фотография взята с сайта Сергея Фролова]

В начало раздела


ВММ-2

Краткие характеристики

Арифмометр (вычислительный автомат) ВММ-2

Более подробные фотографии

Тип электромеханический полноклавишный арифмометр на основе ступенчатого валика Лейбница
Автоматизация полная: умножение, деление, гашение счётчиков, перемещение каретки.
Дополнительные функции обратный переноса из счетчика результатов в установочный регистр, установка точности деления (?).
Страна выпуска СССР
Время выпуска 1957 - начало 1970-х(?)
Цена 6000 рублей (на 1956 год (?)) [до деноминации :10])
Масса 22 кг
Выпущено машин ?
Аналогичные машины серия Rheinmetall SAx (SAL, SASL, SAR), до некоторой степени - автоматические Friden (модели STV, SBT)

Самый дорогой и самый многофункциональный из отечественных вычислительных автоматов.

ВММ-2 Выпускался как минимум в двух модификациях, вторая (ГОСТ 64 года) отличалась от первой наличием клавиш установки точности деления и более современным дизайном.

На шильдике машины указано "Тип ВМА, модель ВММ-2". Можно предположить, что упоминающаяся в рунете машина ВМА является на самом деле той же ВММ-2.

Вероятно, ВММ-2 является копией машины Rheinmetall SAR II C (Германия).

Характеристики "Rheinmetall SAL" и описание особенностей его использования можно также посмотреть в разделе "Распространённые типы арифмометров"

[взято из краткого каталога ЦНИИК "счётные машины", страница 14]


Быстрица 2

Краткие характеристики

Арифмометр Быстрица 2

Более подробные фотографии

Тип электромеханический десятиклавишный арифмометр на основе зубчатых секторов и наборной коробки.
Автоматизация деление полуавтоматическое
Дополнительные функции снабжён устройством, упрощающим вычисление порядка частного
Страна выпуска СССР
Время выпуска с 1960-х(?) по 1970-е(?)
Цена ?
Масса 3.5 кг
Выпущено машин ?
Аналогичные машины Быстрица (1), Десятиклавишные Contex (модели 10, 20, 30, 55)


Самый маленький и дешёвый из электромеханических арифмометров. Малые размеры и масса машины связанны сразу с несколькими обстоятельствами:

  1. Многие детали арифмометра сделаны из пластмассы. Из пластмассы сделаны даже шестерни счётчика результатов.
  2. Счётчик оборотов однозначный (то есть на нём отражаются числа от 0 до 9), что сильно упрощает все устройства машины.
  3. Основание арифмометра сделано из литого алюминия, все остальные металлические детали - из достаточно тонкой жести.
  4. В арифмометре использовано устройство переноса на основе зубчатых секторов и наборной коробки. Такой механизм можно изготовить из весьма тонкой стали, ввиду того, что нет необходимости добиваться совпадения плоскостей разных деталей.
"Быстрица 2" является копией немецкой машины Contex 20, "Быстрица" отличается от "Быстрицы 2" отсутствием клавиши переноса каретки в крайнее левое положение.

Характеристики "Быстрицы" и описание особенностей его использования можно также посмотреть в разделе "Распространённые типы арифмометров"

В начало раздела
